0603チップコンデンサの断面研磨・解析｜極小部品の精密な断面出し
0603（メートル呼称・0.6×0.3mm／インチ呼称0201）の極小チップコンデンサは、車載・スマホの小型化で需要が増える一方、狙った断面を出せる技術者が限られます。当社は固定・段階研磨を作り込み、狙った断面位置を安定して出して、電極・はんだ接合部・内部のクラックやボイドを断面から確認できる状態に仕上げます。
最終更新: 2026年6月25日
課題
0603（0.6×0.3mm）のチップコンデンサは、スマートフォン基板や、チップ周辺に多数配置する小型のデカップリングコンデンサなどで使われ、車載機器の軽量化やスマートフォンの小型化に伴って採用が増えています。0.6×0.3mmはシャープペンシルの芯（0.5mm径）より細く、ピンセットでつまむのも難しいほどの大きさです。一方で、外観では電極接合の状態や内部のクラック・ボイドを判別できず、内部を確認するには断面を出すしかありません。これほど小さい部品の断面を狙った位置で出せる技術者は限られます。割れやすいというより、極小ゆえに固定・断面出しの難度が高く、通常サイズの断面でも『狙った面が綺麗に出ていない』仕上がりが珍しくありません。
解決策
0603クラスの極小チップコンデンサに対し、固定・樹脂埋めの条件を作り込んだうえで、段階研磨で削り量を抑えながら、部品中央や電極接合部など狙った断面位置を安定して出します。仕上げた断面をマイクロスコープ／SEMで観察し、電極・はんだ接合部・内部のクラックやボイドを確認できる状態でご提供します。同じ0603サイズのチップ抵抗の断面出しにも対応します。
固定・樹脂埋めで狙った面を出せる状態を作る
0603（0.6×0.3mm）クラスは極小で、樹脂に埋めても保持が効きにくく、狙った面を安定して出すには固定・樹脂埋めの作り込みが要になります。部品の向き・保持を工夫して樹脂埋めし、研磨の力に耐えて狙った面を出せる状態を作ってから断面出しに入ります。下は基板に実装したまま樹脂包埋し、両端の端子・はんだフィレットを基板ランドごと断面に出した例です。
狙った断面位置まで精密に追い込む
極小部品は目標断面の許容幅が極端に狭く、少し削りすぎれば通り過ぎてしまいます。番手を段階的に上げながら削り量を抑え、部品中央や電極接合部など観察したい位置までフラットに追い込みます。
微小断面を観察し、電極・はんだ接合・内部欠陥を確認

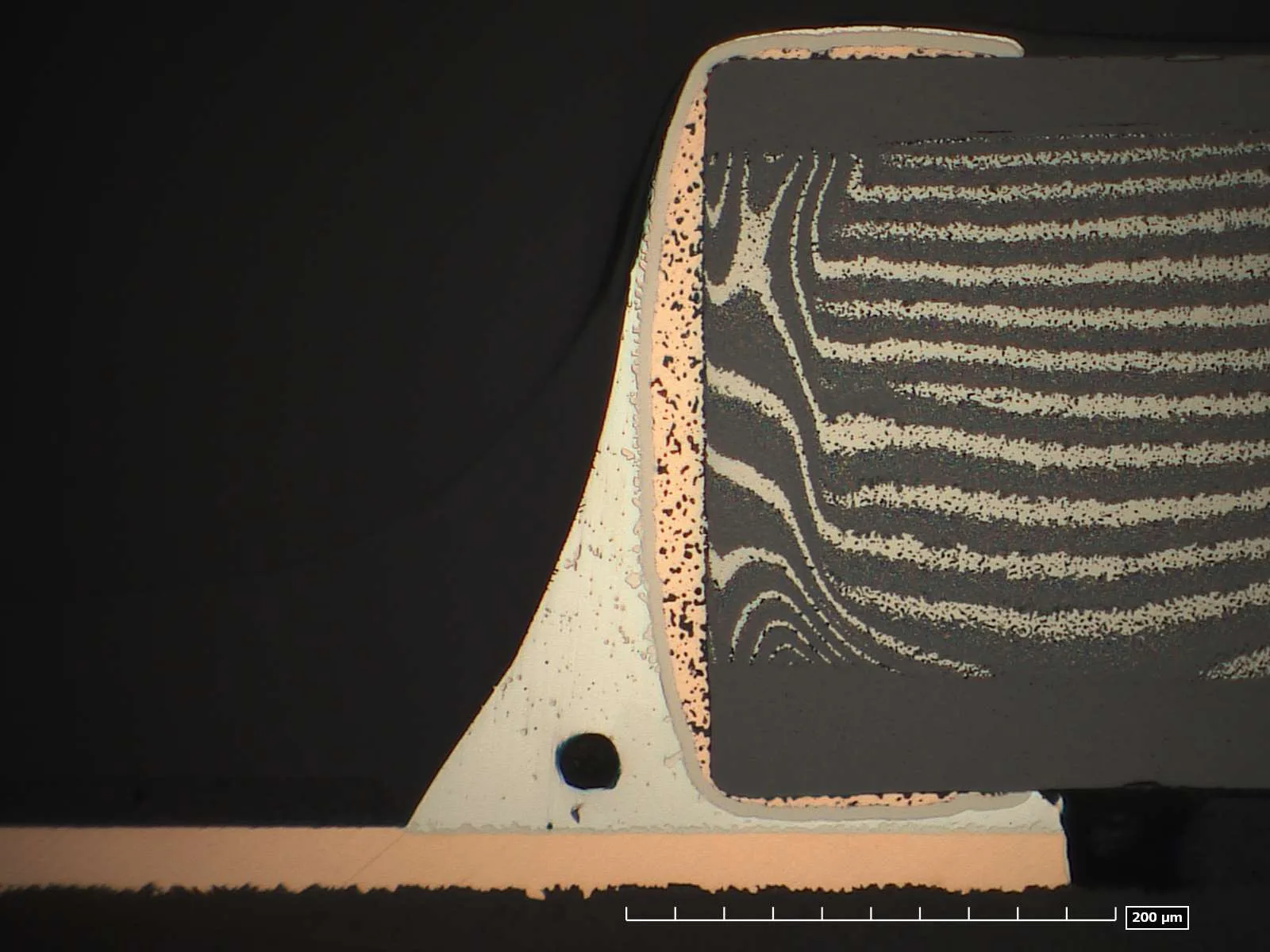

出した断面をマイクロスコープで観察し、電極（端子）・はんだ接合部・内部のクラックやボイドの有無を確認します。下は端子部を拡大した断面で、内部電極の積層・端子電極・基板ランドへのはんだフィレットが現れ、フィレット内の空隙（ボイド）や端子金属層のポロシティ（微小空隙）まで確認できます。外観では分からない内部状態を、断面から直接確認できます。
同じ0603サイズのチップ抵抗にも対応

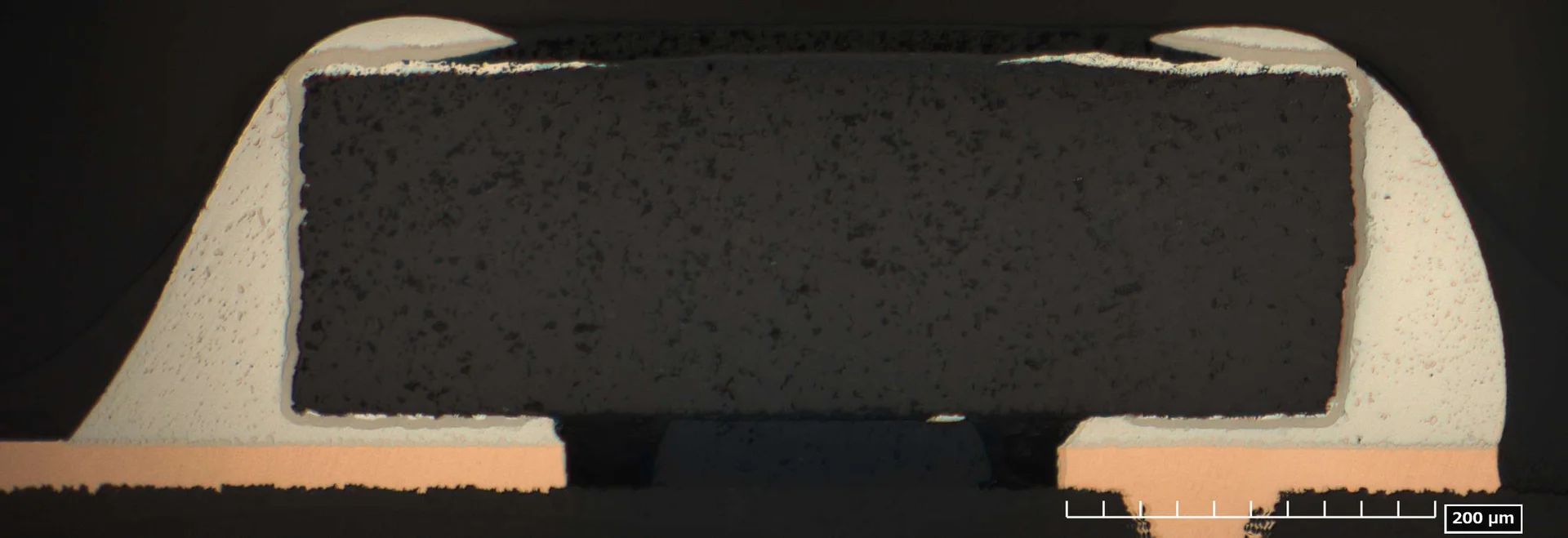

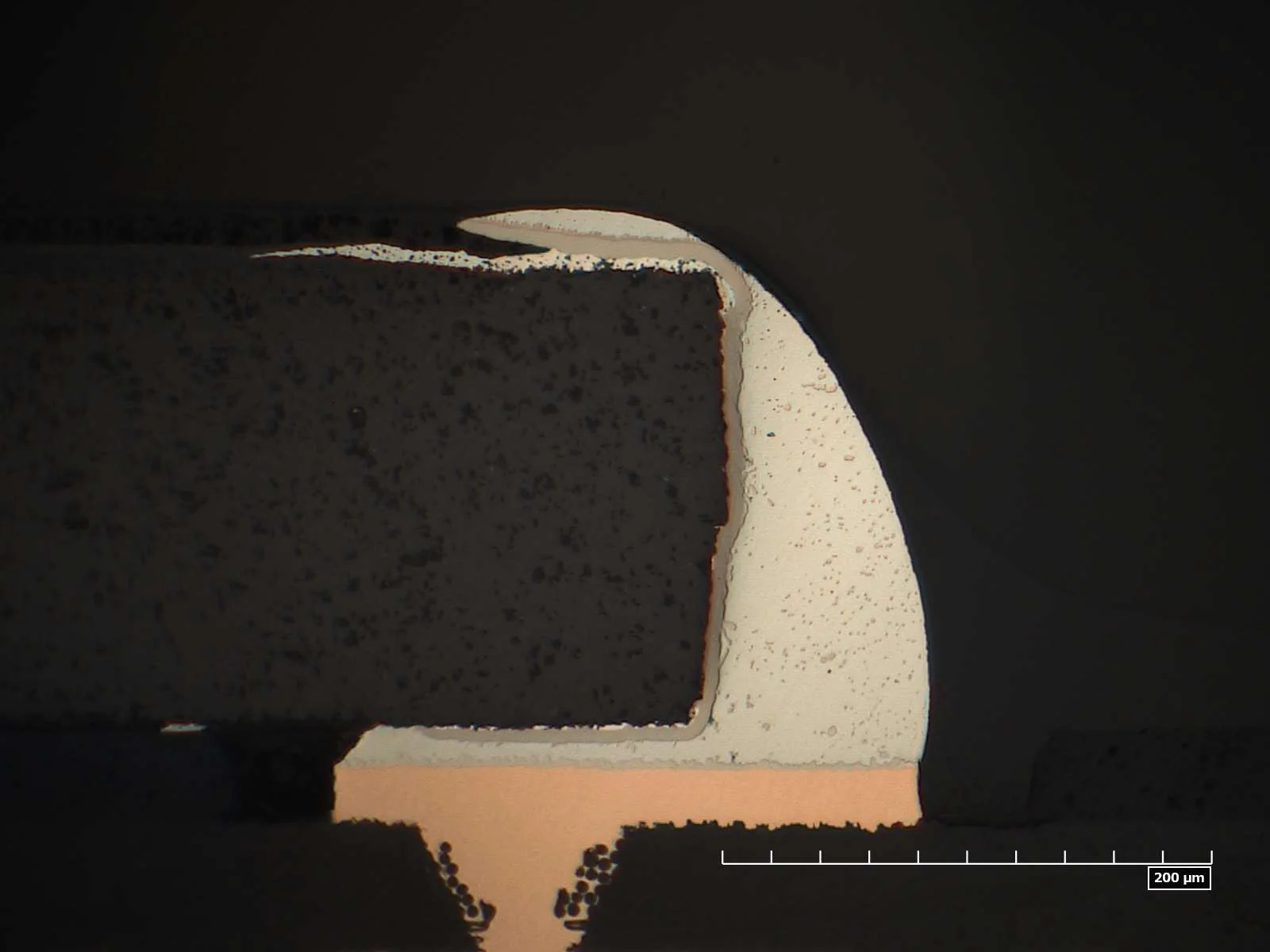

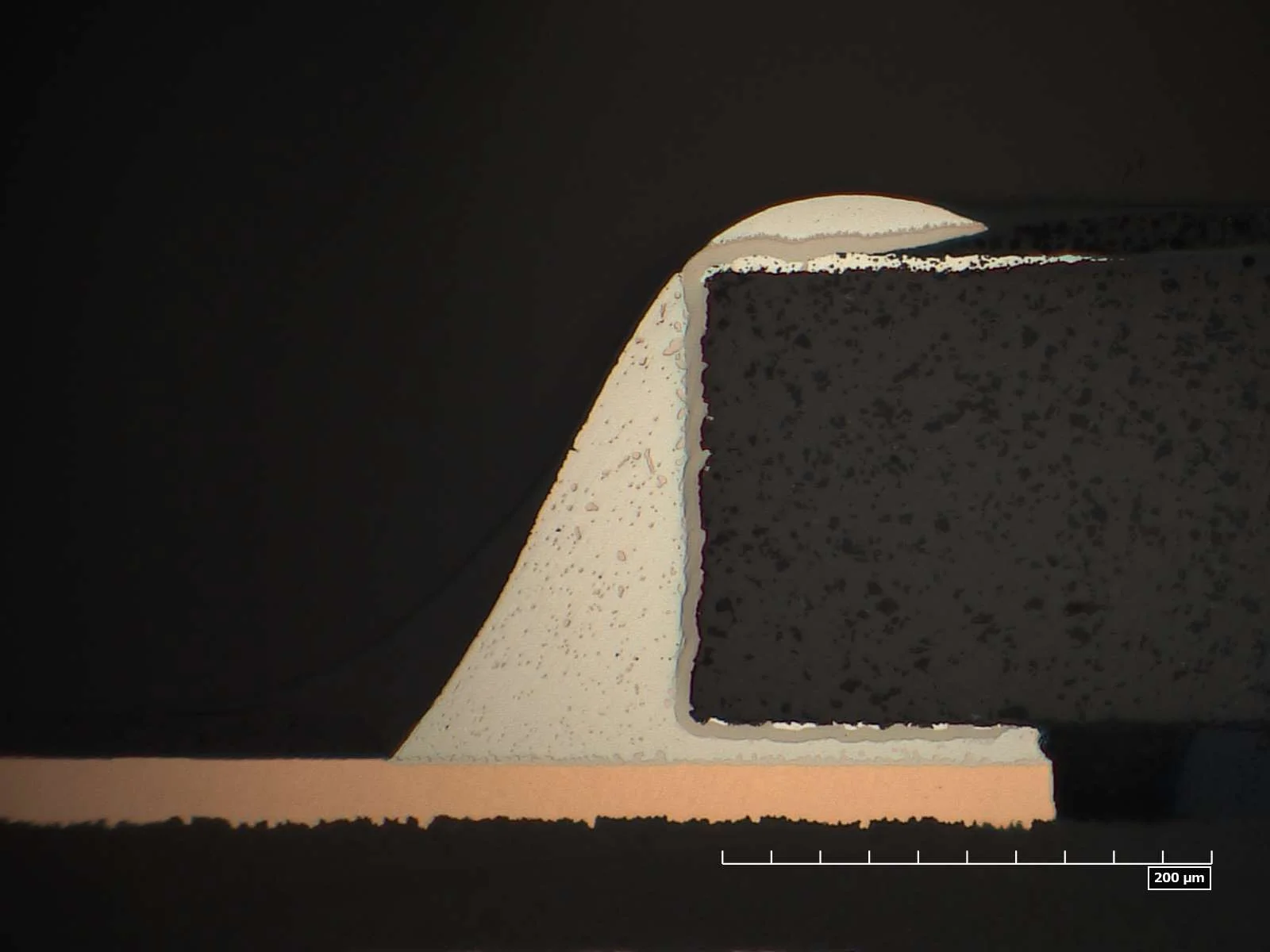

0603サイズの断面研磨はチップコンデンサに限りません。内部構造や硬さが異なるチップ抵抗でも、固定・樹脂埋め・段階研磨の条件を同じように作り込めば、0.6×0.3mmサイズで狙った断面を出せます。下は0603チップ抵抗の断面で、抵抗体・端子電極・基板ランドへのはんだフィレットを断面から確認できます。両端子部を拡大すると、電極とはんだの界面や端子へのまわり込みまで観察でき、コンデンサ・抵抗いずれも外観では分からない内部状態を断面から直接確認できます。
